弱電安防監控管理系統安裝技術分享
發布者小編??來源:未知??發布時間:2018-03-10 12:29
安防不管是無形還是有形,都是一個非常重要的事情,在這個社會上,有好人就必定會有壞人,有勤勤懇懇努力工作的人,就有不勞而獲部工作還想有錢的人,從古至今都有一種人希望獲取他人的勞動來滿足自己的需求,所以我們需要安防監控,做電子眼,保護那些老實的,努力勤奮的人,懲治那些想通過不正當?shù)氖侄魏托袨?擾亂社會治安,非法獲取他人勞動的不法分子,城市里安裝監控電子眼是非常有必要的.
安裝監控不是隨隨便便就裝幾個攝像頭就完事的工作,因?yàn)榉缸锓肿右苍谌遮吀?研究漏洞,如果沒有在專業工作人員安裝的監控下,就有死角出現,就是我們說的遺漏,這就給犯罪份子可乘之機,所以安裝監控系統需要完善的的科學的規劃,設計,施工.

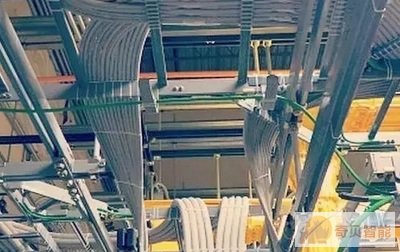

一、配線的技術要求
安防監控系統配線不但要滿足相關數據指標的要求，還要在線路布設時布局合理、安全可靠、牢固整齊。其技術要求如下：
1、使用導線其額定電壓應大于線路的工作電壓，導線的絕緣應符合線路的安裝方式和敷設的環境條件，導線的橫截面積應能滿足供電和機械強度的要求。
2、配線時應盡量避免導線有接頭。除非用接頭不可的，其接頭必須采用壓接或焊接，導線連接和分支處不應受機械力的作用。穿在管內的導線，在任何情況下都不能有接頭，必要時盡可能將接頭接在接線盒內接線柱上。
3、配線在建筑物內的安裝要保持水平或垂直。配線應加套管保護(PVC管或鍍鋅鋼管，按室內配管的技術要求選配)，天花板走線可用金屬軟管，需固定得穩妥美觀。
4、信號線不能與大功率電力線平行，更不能穿在同一管內。如因環境所限，要平行走線，兩線之間要遠離50cm以上。
5、報警控制箱的交流電源應單獨走線，不能與信號線和低壓直流電源線穿在同一管內，交流電源線的安裝應符合電氣安裝標準。
6、報警控制箱到天花板的走線，需加套管埋入墻內或用鍍鋅鋼管加以保護，以提高系統的抗破壞性能。
二、配管的技術要求
1、線管配線有明配和暗配兩種：明配管要求橫平豎直、整齊美觀;暗配管要求管路短，暢通、彎頭少。
2、按設計圖選擇管材種類和規格，如無具體要求時，可按線管內所穿導線的總面積(連外皮)，不超過管子內孔截面積的70%的限度進行選配。
3、為便于管子穿線和維修，在管路長度超過下列數值時，中間應加裝接線盒或拉線盒，其位置應便于穿線：
a、管子長度每超過40米，無彎曲時;b、長度每超過25米，有一彎時;c、長度每超過15米，有兩個彎時;d、長度每超過10米，有三個彎時。
4、線管的固定：線管在轉彎處或直線距離每隔1.5米應加以固定。
5、電纜線管的彎曲半徑應符合所穿入電纜彎曲半徑的規定(電纜性質、種類不同要求不同)。
6、所用線管無砂眼、裂縫和較大變形且管內壁光滑無毛刺避免線纜損傷。
7、線管的連接采用管接頭壓接或頂接。
8、豎直敷設的線管，按穿入導線截面的大小，在每隔10米處，增加一個固定穿線的接線盒(拉線盒)，用絕緣線夾將導線固定在盒內。導線越粗，固定點之間的距離越短。
9、在不進入盒(箱)內的垂直管口，穿入導線后，應將管口作密封處理。
10、接線盒或拉線盒的固定應不少于三個螺絲，接線盒或拉線盒應加蓋封閉，線管的分支處應加設分線盒便于檢查和操作。
三、基于網絡傳輸監控系統安裝技術重點
現今監控系統因網絡技術的深入應用而得到了長足的發展，基于企業局域網、遠程互聯網、無線網絡以及衛星傳送技術的監控系統，讓人類真正擁有了千里眼和順風耳。作為傳輸介質的網絡其技術可行性和安全可靠性是監控管理系統正常運行的基礎，妥善的基礎傳輸網絡的安裝是實現系統功能的必要條件。
1、遠程網絡監控系統結構
監控從點對點到成系統音視頻矩陣的應用，再到局域網而后廣域網，監控系統克服了各個發展環節的技術難點，而這些環節(如上圖所示)就是保證系統功能實現的重點：
a、保證現場監控設備材料準確安裝，網絡攝像機地址設置準確
b、監控系統線纜鋪設連接準確并保護完善(如遇到電梯監控安裝時，電梯隨行纜要尤為注意：捆扎固定完好緊固、每個轉彎和活動部位要預留足夠的長度)
c、現場設備、控制箱、機房設備供電準確穩定，有條件的應設置雙路供電
d、監控設備箱、監控機房設備安裝調試完畢
e、監控主機通過交換機、路由器與通訊網絡連接調試完畢
f、使用無線通訊的已完成AP點的調測形成完善的無線通訊網絡
g、針對于無人值守的遠端監控信號采集，宜采用動態IP綁定技術，降低費用，通過ADSLMODEM虛擬撥號上網，網絡帶寬應保證在512k以上。
2、遠程網絡監控系統安裝
①監控系統設備連接各設備的作用如下：
a、ADSLMODEM將局域網通過電話線連接到Internet。b、寬帶路由器對ADSLMODEM進行虛擬撥號，得到一個公網地址;將局域網對外的某些端口映射到網絡攝像機或其他提供服務的PC端口上。c、交換機連接局域網內的終端(PC、網絡攝像機等)、服務器組建成局域網。d、集線器在網絡攝像機與交換機的連線(超五類雙絞線)超長時，起到加強信號的作用。
②監控系統運行與管理
企業局域網內部電腦和遠程電腦用戶，經管理員授權都可以通過監控系統的客戶端軟件或IE瀏覽器監控現場的情況。用戶能夠通過網絡自由同步操控鏡頭縮放和云臺轉動，對任一監控點的場景進行動態報警設置和實時錄像，隨時查閱服務器上的已有錄像信息等。
