網絡監控安裝工程的五種方法
網絡監控安裝工程的五種方法
發布者奇貝智能??來源:奇貝智能??發布時間:2018-02-15 15:19
網絡監控施工的五種形式入門篇
我們?cè)诎惭b監控安防系統工程中,需要對不同的客戶不同的場景做不同的方案設計,以保證用戶的需求，幫助客戶降低成本,避免不必要的浪費資源,對于不同的客戶提供不同的設計方案,比如有的客戶要求高端的設備,有的客戶要求實用的設備,不同的設備對應不同布線方式,以下就是小編給出的五中不同的網絡攝像機安裝工程方法教程:第一種：傳統方式，由網絡攝像機+電源+交換機+網線組成
在施工做管放線的時候，同時要布放電源線和超五類網線，攝像機的電源適配器也可以就近取220V交流電，這樣節省電源線材，同時也些缺點，暫不詳敘，22通過適配器轉換給每個網絡攝像機提供12V電源，同時每個攝像機需放一根網線到交換機，再?gòu)慕粨Q機放一根網線到NVR,這根網線用于傳輸各個攝像頭的數字視頻信號到網絡硬盤錄像機NVR。
如下圖（圖片收集于網絡）

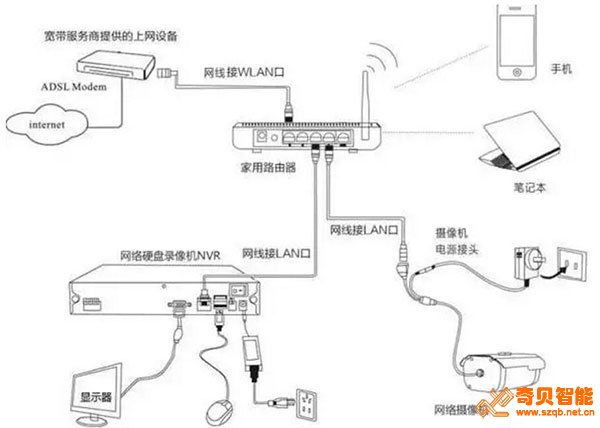

這一類屬于小型的布線方式，與第一種類似，就是攝像頭布放網線不是放到交換機，而是直接放到NVR上，中間不用交換機中轉了。當攝像頭數量不多且網線到NVR距離都不超過90米的時候比較適合。少一些中間設備，就少一些中間故障點，方案更穩定，也易維護。
如下圖（圖片收集于網絡）

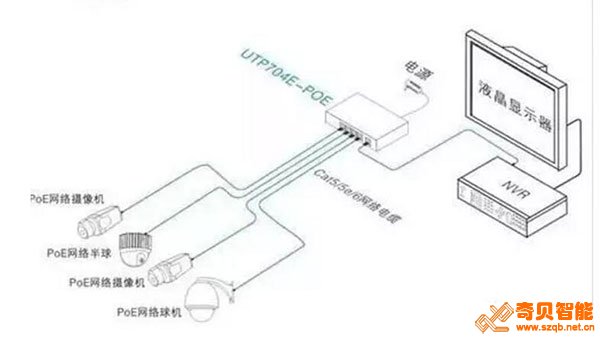

第三種：POE供電方式，有網絡攝像機+POE交換機
這樣就比前面一種方式節省一條電源線，一臺網絡攝像機只要一根網線作為傳輸信號的介質就可以，不再用到電源線了。網線用非屏蔽超五類雙絞線就可以了，但最好是要用國標的，品牌線材，傳輸距離90米沒有任何問題。
連接方式如下圖：
為什么現在主流用PoE交換機做網絡監控系統，有下面幾個優點：
1，節省線材，節省布線時間，節省布線人工，提供工程施工效率，也方便以后的維護。
2，不用電源，就不涉及到強電，不會有觸電危險，同時少了中間電轉換設備，減少故障概率，降低維護成本。
3，降低施工難度，簡單方便，容易上手，工程布線也更美觀。

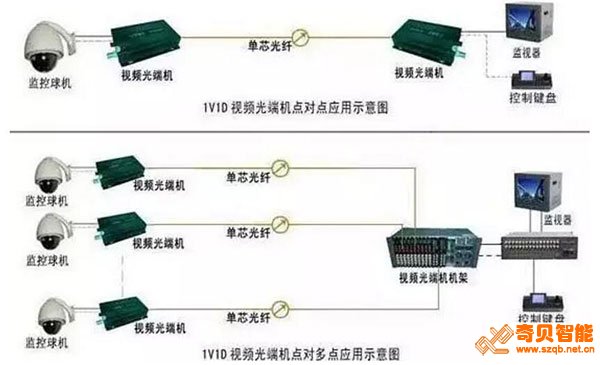

第四種：遠距離的情況下，網絡攝像機+光纖+收發器，可以傳輸距離更遠！
剛才前面我們說了，網線傳輸正常90米以內，那么超過90米的情況，我們一般考慮用光纖傳輸了，光纖不但傳輸距離遠（可以傳輸20公里）而且效果穩定，也不受干擾。
我們都知道，光纖傳輸數據的時候，把電信號轉換成光信號傳輸，再把光信號轉換成電信號，這樣我們使用光纖收發器配合來完成工作。如圖：
光纖價格便宜，傳輸距離遠，在監控工程中大量使用。但是光纖需要熔接，熔接設備價格昂貴，所以一般熔接需要找專人進行，這需一定的費用，還需要一定的時間，但現在光纖成本俞來俞便宜，比網線成本便宜，熔接費用及光纖收發器也便宜了。光纖收發器分為百兆和千兆的，根據所帶攝像機的數量可選。
在具體監控系統實施環境中，如果布線困難碰到天然屏障或者不可逾越的障礙的時候或者布線成本很高時，我們可以使用無線傳輸方式，這樣就用到無線網橋了。
在無線網橋的施工中注意：在發射和接收端之間不能有遮擋，不能有障礙。這樣信號傳輸才會穩定，否則網速下降很快，傳輸距離也縮短。
(原創文章,轉載請注明奇貝智能)
