監控鏡頭指標評測方法
1．焦距與視場角

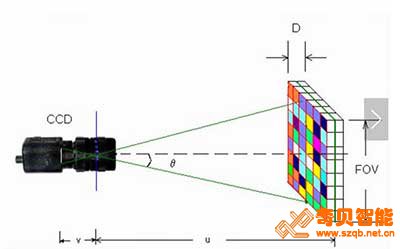

監控的一項重要指標是工作距離與監控范圍（視場）。工作距離也就是物距，物體到鏡頭的距離u，視場角則是鏡頭能夠接收到達成像面上的光線的角度2θ，如上圖所示。則當工作距離一定時，鏡頭的視場角越大，能夠監測的視場范圍也越大。視場可用如下公式描述：
FOV = 2 * u * tanθ；
相應的，像場大小公式為：
FOI （Field of Image）= 2 * v * tanθ；
在實際選型時，鏡頭的視場角應保證像場大于或等于CCD像面尺寸，因此監控范圍的大小最終是由CCD像面尺寸與鏡頭視場角共同決定的。一般情況下，鏡頭會標明支持CCD的尺寸，如1/2”—2/3”。有些情況下，則給出視場角為某一角度，此時可用上面的公式計算。
舉例說明，由于一般監控的工作距離較大，而鏡頭焦距f較小，即u >> f，此時v ≈ f。例如選用焦距 f = 25mm的鏡頭，視場角2θ = 30°，則鏡頭可支持最大像面尺寸為 13.4mm，略大于2/3”的CCD尺寸（對角線11mm）而小于1”的CCD尺寸（對角線16mm）。
下表給出了常用CCD 芯片的尺寸對比。
對角線 (in) 1/4 1/3 1/2 2/3 1
長邊 （mm） 3.2 4.8 6.4 8.8 12.8
短邊 （mm） 2.4 3.6 4.8 6.6 9.6
2．像質、分辨率（MTF）、場曲、畸變
像質就是指鏡頭的成像質量，用于評價一個鏡頭的成像優劣。傳函（調制傳遞函數的簡稱，用MTF表示）和畸變就是用于評價像質的兩個重要參數。
lMTF：在成像過程中的對比度衰減因子，主要描述了鏡頭對細節的表現能力。

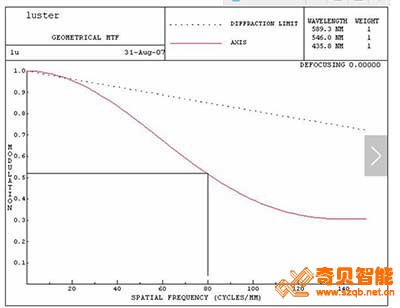

高清監控相機通常為1/2”—2/3”，像元尺寸為4.5~5.5μm，對應空間頻率為110lp/mm~90lp/mm。如下圖所示，為某個鏡頭中心視場的MTF曲線。
圖中橫坐標是空間頻率，縱坐標就是MTF值。由于實際成像中總有像差存在，成像的對比度總是下降的，作為對比度衰減因子的MTF也總是小于1的。像面上任何位置的MTF值都是空間頻率的函數。一般地，空間頻率越高，MTF值越低，意味著高頻信息對比度衰減更快。例如圖中80 Lp/mm的空間頻率對應的MTF=0.52，意即對于中心視場來說，空間頻率為80 Lp/mm的信號成像對比度要下降大約一半(相對于實際目標來說)。
監控應用主要供人眼觀察，系統的MTF>0.22即可滿足人眼觀察的要求，因此對鏡頭來說，MTF>0.3即可滿足要求。
需要注意的是，對于同一款鏡頭，不同的視場位置以及不同光圈下，MTF的數值是不同的。【什么是MTF數值？】
